2025.05.09 - Synology DS414 → TrueNAS

Intro

Po ostatnich ruchach Synology w zakresie obsługi dysków w modelach Plus i przechodzenia na model biznesowy doszedłem do wniosku, że dam szansę NAS'owi DIY.

Wybór padł na TrueNAS Scale. Celem jest zrobienie z istniejących komponentów NAS'a do backupu istniejącej jednostki Syno DS414.

Przygotowanie teoretyczne

Po obejrzeniu kilku(nastu) filmików o TrueNAS i ZFS wybrałem następującą konfigurację i podział dysków:

ASRock J3355M
16GB RAM
vdev1 - 3x WD Red 3TB - RAIDZ1
vdev2 - 3x WD Red 2TB - RAIDZ1
zasilacz SFX 450W

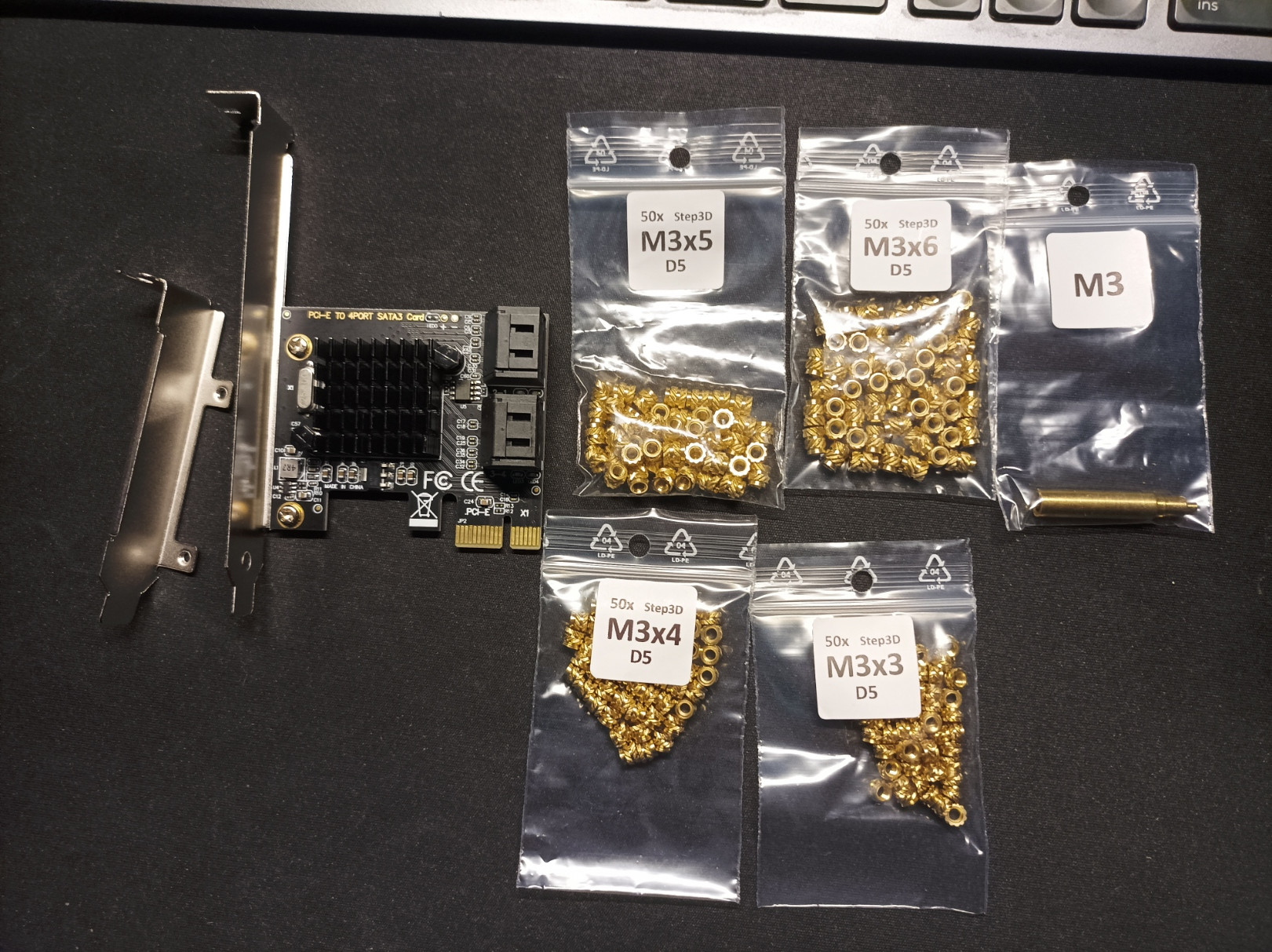

karta PCIe x1 na 4x SATA

Jeśli dobrze zrozumiałem to powinno to dać 2x IOPSy (w uproszczeniu każdy VDEV ma IOPSy pojedynczego dysku) i odporność na awarię dwóch dysków w dwóch grupach. Oczywiście jeśli strzelą dwa dysku w jednym VDEV'ie to papa dane :)

Gdzie to zmieścić?

Po zebraniu gratów przyszła kolej na ważne pytanie: gdzie to wszystko zmieścić? Nie chciałem tworzyć kolejnego klockowantego PC'a, tylko coś co w minimalnym stopniu przypominałoby domowego NAS'a.

Wymagania były następujące:

obudowa na dyski modułowa, żeby można było w przyszłości dodać ich więcej (na początek 6 HDD)
wykorzystanie standardowej płyty micro-atx
opcjonalnie montaż w racku 10" lub 19"
opcjonalnie umieścić zasilacz SFX obok dysków żeby zmieścić się w racku 10"

W trakcie przeszukiwania internetu oraz prototypowania własnej obudowy do druku 3D trafiłem na piękny projekt DIY :)

https://www.youtube.com/watch?v=NXIu-B52WPU

Cały projekt dostępny jest na Githubie https://github.com/sb-ocr/3d-printed-nas. Zdecydowałem się na pewno wykorzystać montaż dysków, oraz może montaż na płytę główną. Reszta obudowy będzie prosta do zaprojektowania więc ogarnę to w Fusion 360.

Drukowanie

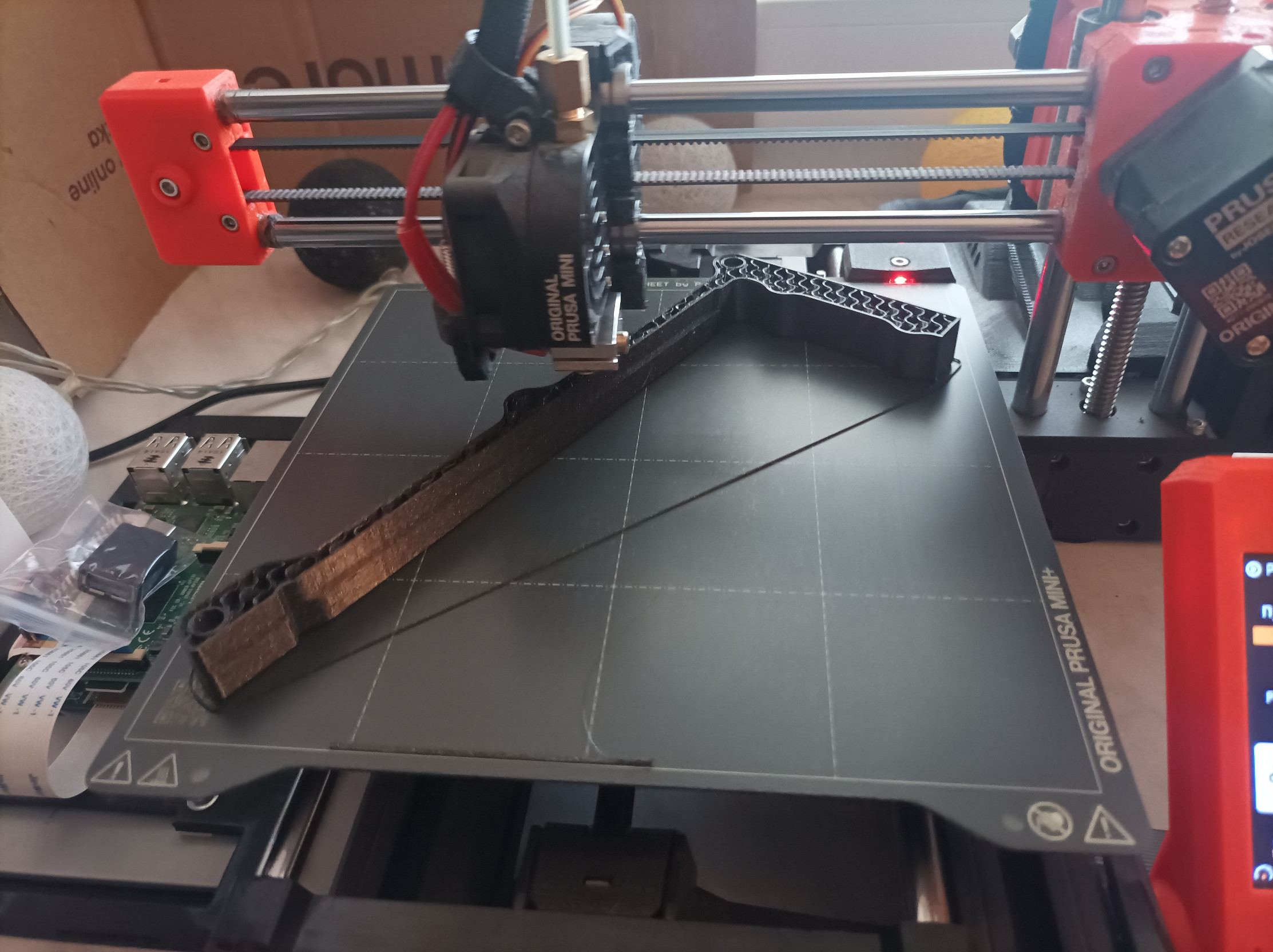

Obudowa od Salim'a nie nadaje się do użytku przez mnie 1:1. Po pierwsze cała elektronika jest inna (micro-ATX zamiast ZimaBoard), a po drugie nie mam tak dużej drukarki żeby części drukować w jednym kawałku. Prusa Mini ma pole wydruku 18x18cm, Bambu 25x25cm.

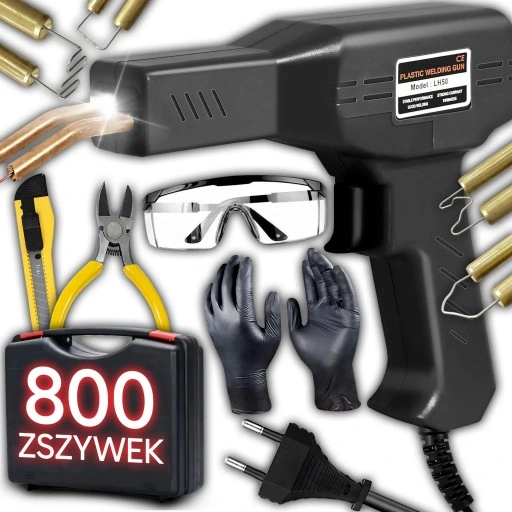

Niektóre części udało się upchnąć, ale reszta musiała być pocięta na mniejsze kawałki. Największym problemem jest drive-bay - tam gdzie zamontowana jest przejściówka do SATA - na nią działają siły wpinania i wyrywania dysku. Na szczęście z pomocą przyszło Allegro i wspaniała, chińska zgrzewarka do plastiku :)

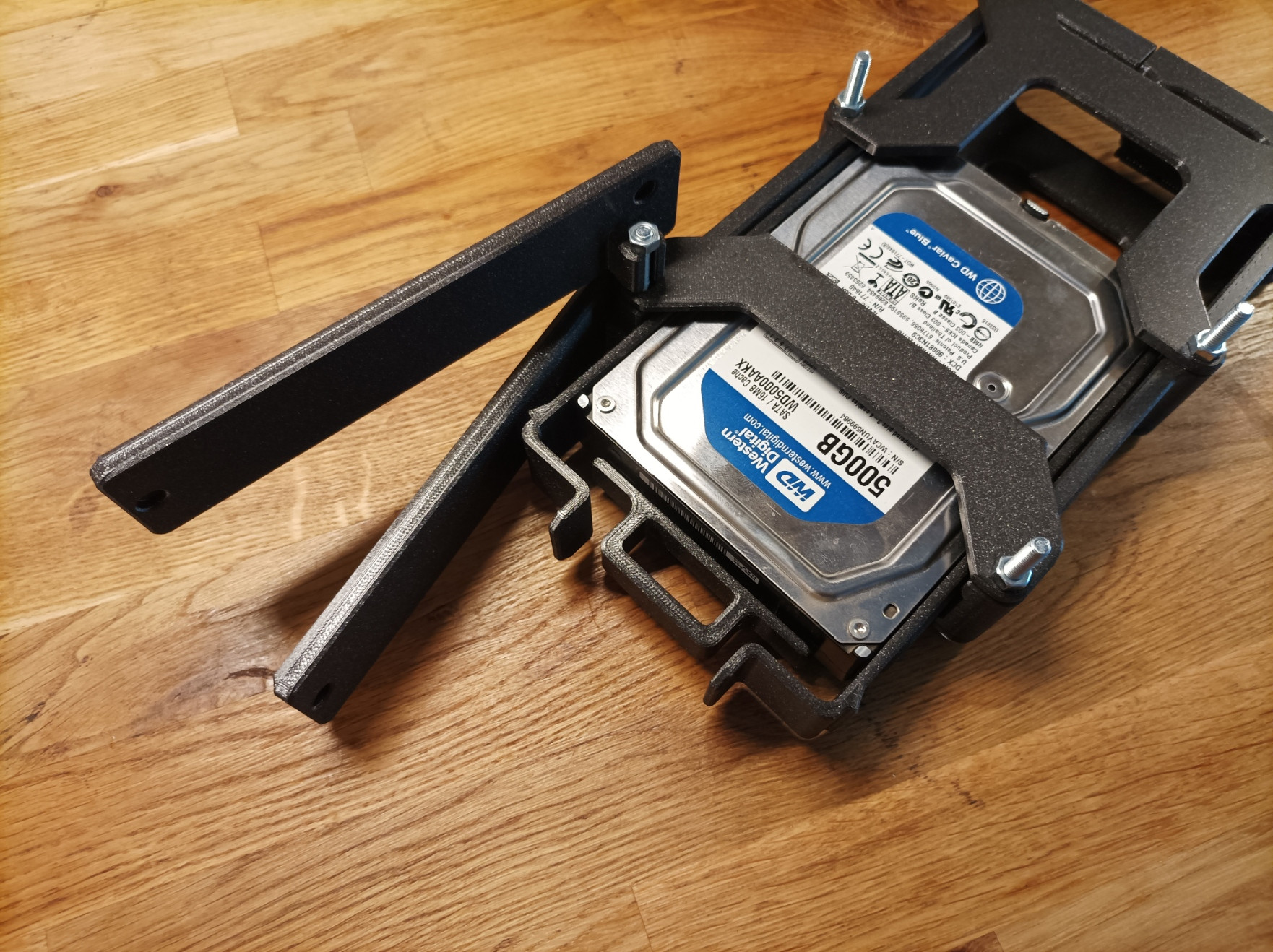

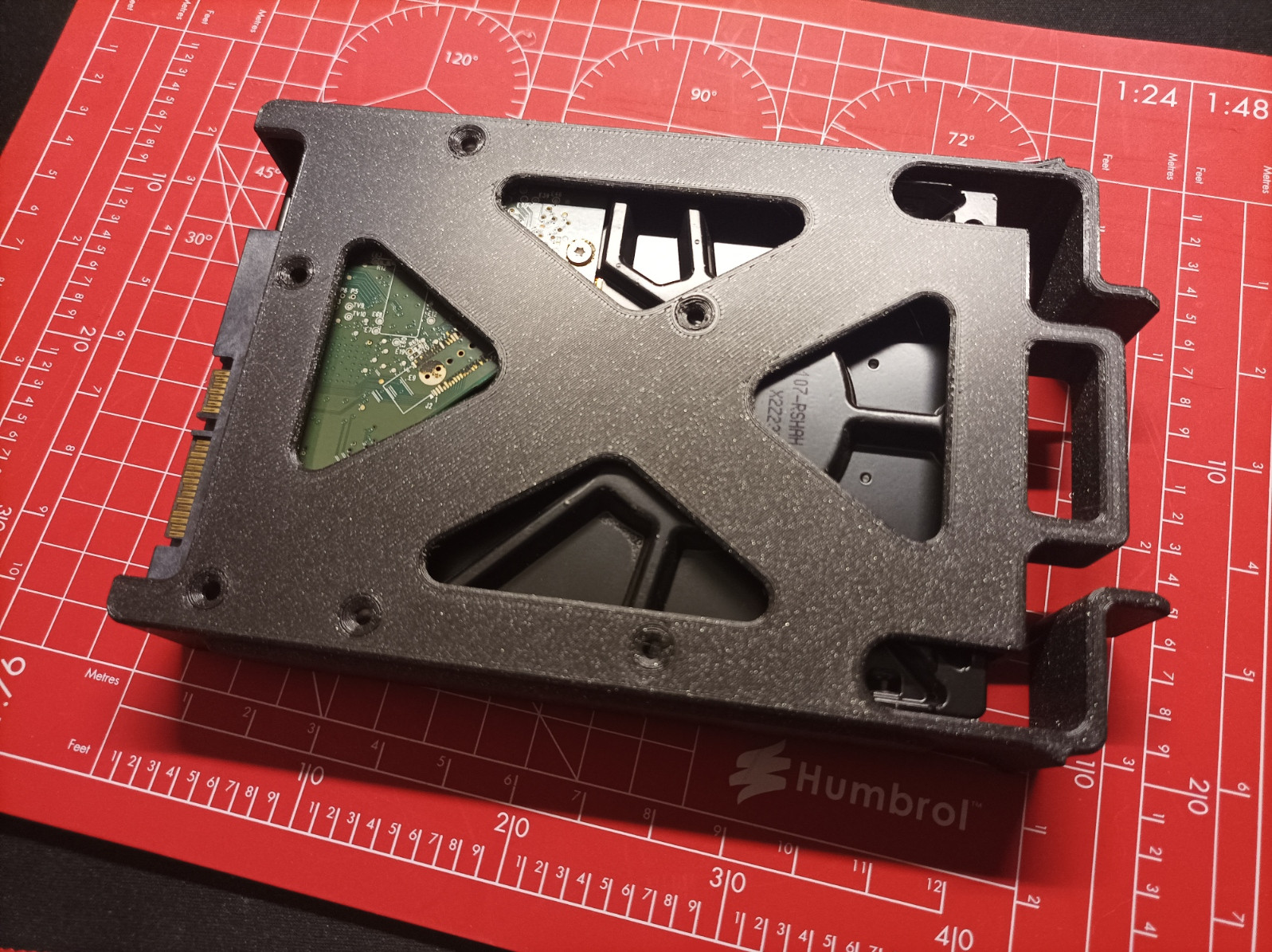

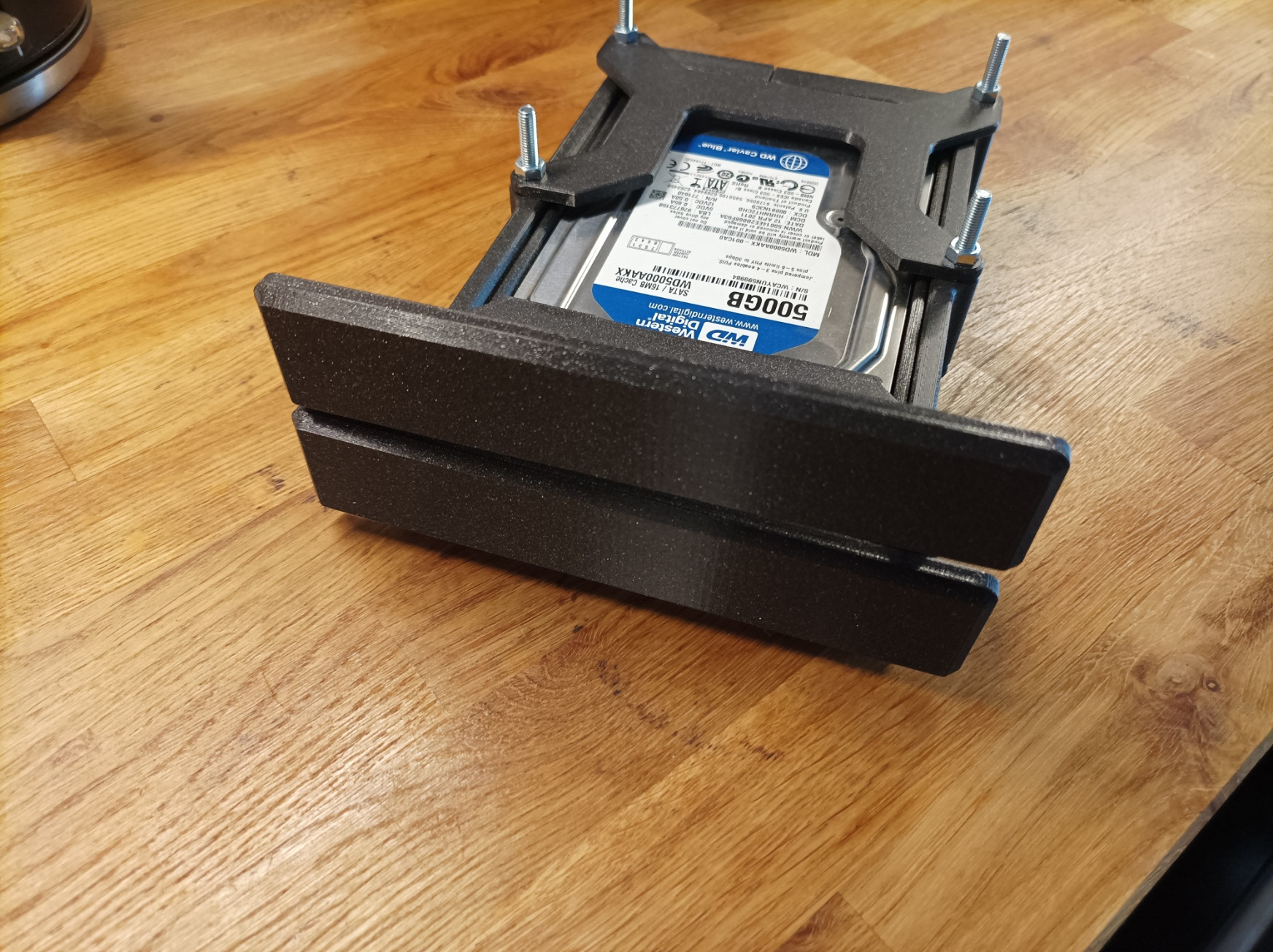

Po wydrukowaniu pierwszych elementów, efekt był zadowalający.

Backup Syno do TrueNAS

Backup będzie z wykorzystaniem rsync inicjowany po stronie TrueNAS.

Konfiguracja Synology

Wszystkie operacje wykonywane były na DSM 7.1.

Najpierw trzeba włączyć rsync po stronie Syno.

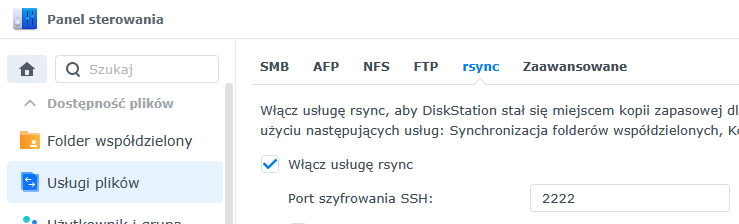

Panel sterowania → Usługi plików → rsync

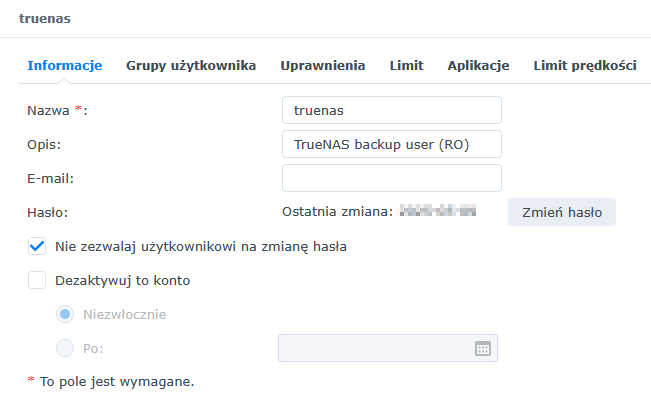

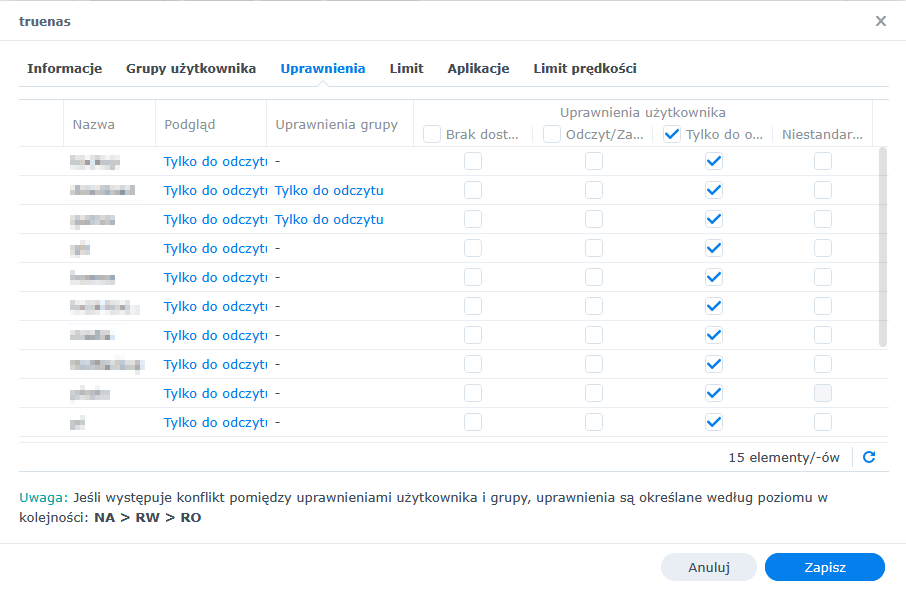

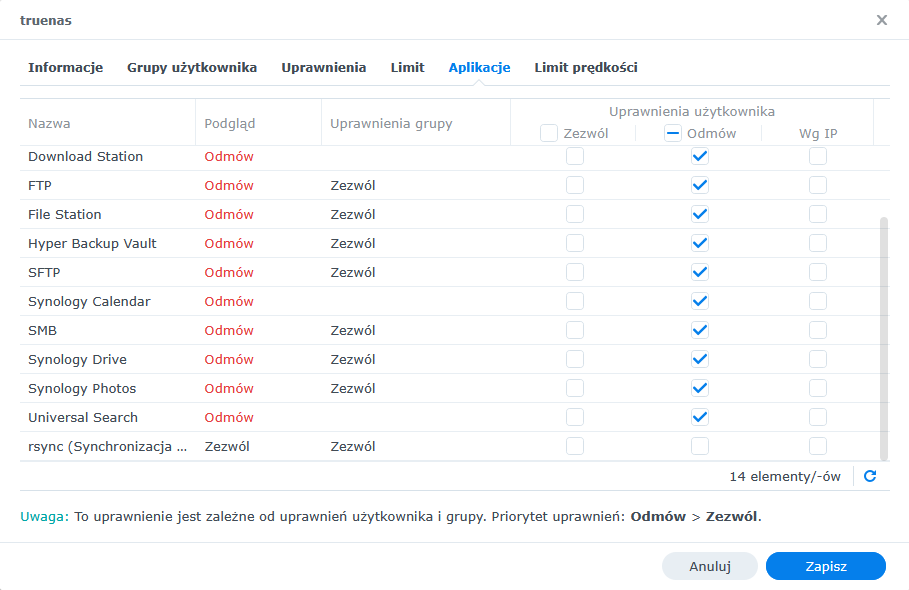

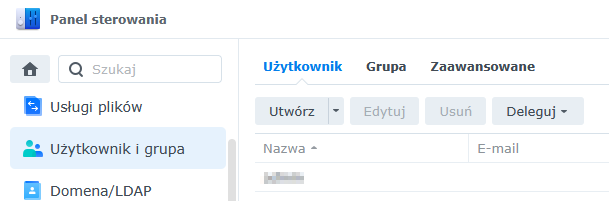

Następnie trzeba utworzyć użytkownika z prawami tylko do odczytu do backupowanych zasobów.

Następnie trzeba się zalogować via ssh na Synology i dodać klucz dla użytkownika truenas oraz włączyć logowanie po kluczu w pliku /etc/ssh/sshd_config

PubkeyAuthentication yes

Test rsync

Teraz można przetestować działanie rsync'a z komputera.

Wygenerowałem z PuttyGen'a nowy klucz Ed25519 i dodałem authorized_keys po stronie Syno. Następnie w konfiguracji klienta .ssh/config dodałem następujące wpisy, żeby nie musiec podawać ich za każdym razem:

Host ds414
  IdentityFile ~/.ssh/truenas
  # moje Syno bez dodania algorytmu nie znajdowało wspólnego języka
  PubkeyAcceptedAlgorithms +ssh-ed25519
  User truenas

Uworzyłem testowy plik z filtrami

- @eaDir
+ /my_files/
+ /my_files/**
- *

Następnie wykonałem kilka testów z różnymi parametrami. Docelowo będzie to chyba wyglądać tak:

$ rsync -e "ssh -p 2222" -avPW --delete --no-z -f '. /tmp/.rsync-filter' truenas@synology:/volume1/ /tmp/volume1/

receiving incremental file list
./

sent 90 bytes  received 252 bytes  228.00 bytes/sec
total size is 59,135,637  speedup is 172,911.22 (DRY RUN)

Konfiguracja TrueNAS

Testowo podłączyłem jeden dysk i utworzyłem data-set

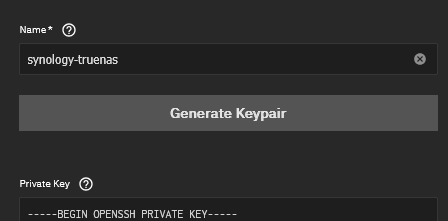

Następnie w panelu Credentials -> Backup credentials wygenerowałem nowy klucz dla połączenia do Syno i dodałem go na DS414 dla użytkownika truenas

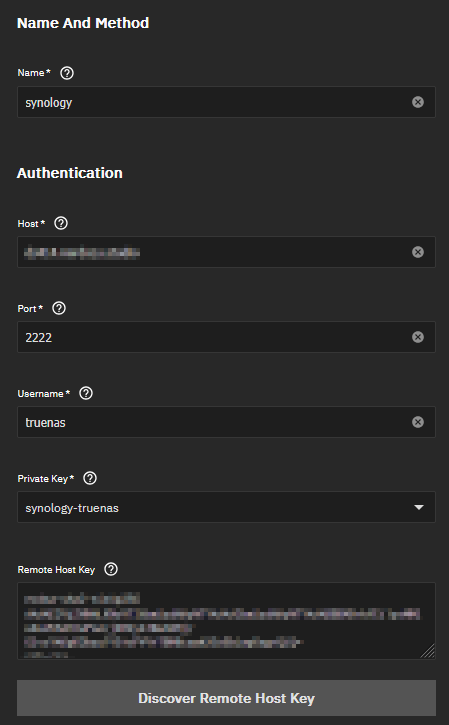

Oraz skonfigurowałem SSH Connection

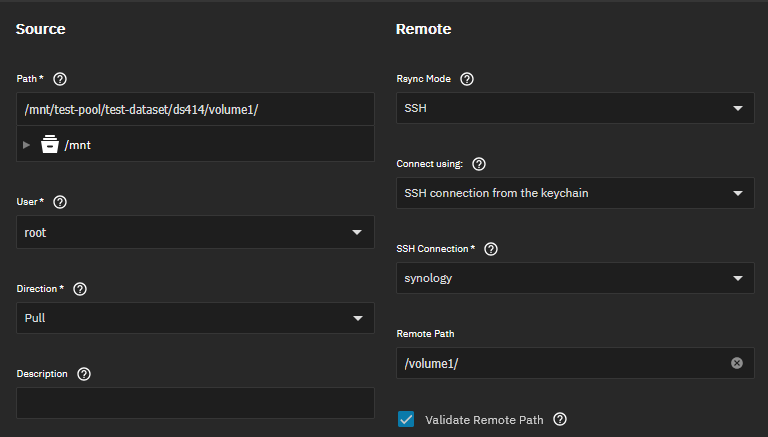

Przyszła pora na skonfigurowanie backupu. W panelu Data Protection -> Rsync Tasks dodałem nowego job'a. Najważniejsze ustawienia to ścieżki oraz kierunek połączenia na Pull

Parametry oraz harmonogram na pewno będą się zmieniać z czasem, ale na początek dałem coś takiego

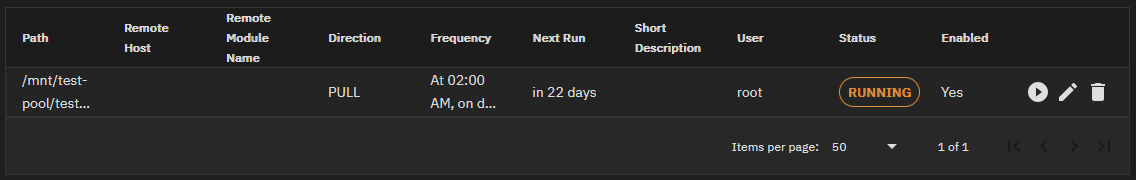

Po zalogowaniu się na TrueNAS via SSH utworzyłem wymagane katalogi na test-dataset i puściłem joba z ręki. Job zaczął się kręcić, a na dysku pojawiać pliki.
